SKYN1 PXP Force Button Strands, dvojité tlačítko, Bluetooth Mesh, 9-30V, kabel 250 mm

SKYN1 PXP Force Button – dvojité ovládací tlačítko, Bluetooth Mesh, 9–30 V, kabel 250 mm
SKYN1 PXP Force Button je fyzický ovládací panel určený pro systém SKYN1 PXP od Strands Lighting Division. Tlačítko pracuje společně s řídicí jednotkou SKYN1 PXP Force Box (907801) a aplikací Strands Control. Umožňuje vytvořit fyzické ovládání světel a dalších příslušenství ve vozidle bez nutnosti vést klasické ovládací vodiče mezi tlačítkem a řídicí jednotkou.

Hlavní výhody

• 2 fyzická tlačítka v jednom ovládacím panelu
• Určeno pro systém SKYN1 PXP
• Kompatibilní s SKYN1 PXP Force Box 907801
• Bezdrátová komunikace prostřednictvím Bluetooth Mesh
• Ovládání funkcí vytvořených v aplikaci Strands Control
• Jedno tlačítko může ovládat jeden nebo více výstupů současně
• Více tlačítek může být použito v jednom systému
• Možnost připojit až 6 jednotek/boxů do jednoho systému v aplikaci
• Každé tlačítko má vlastní světelnou indikaci stavu
• Indikace zapnuté funkce, upozornění na nízké napětí a vypnutí ochrany baterie
• Napájení 9–30 V DC

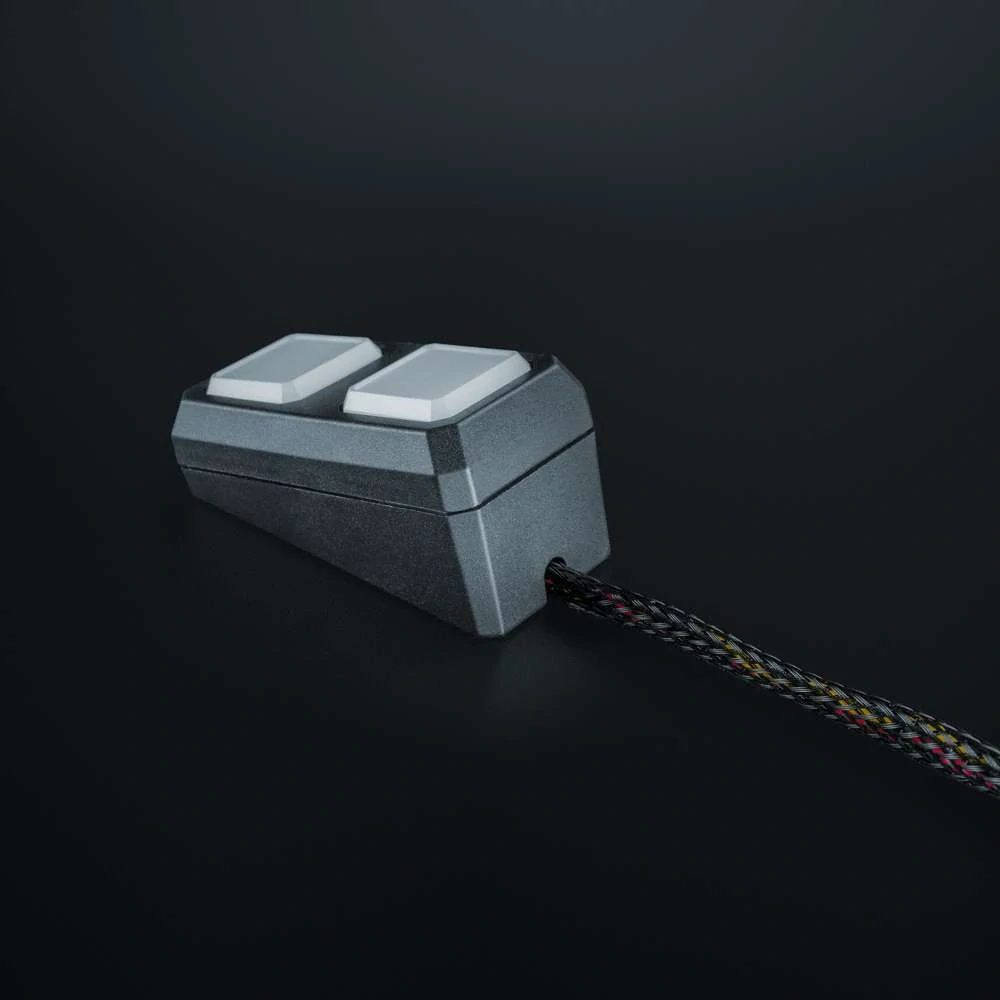

• Připojovací kabel o délce 250 mm
• Vhodné pro ovládání světel a dalšího příslušenství vozidla
• Podpora konfigurace prostřednictvím aplikace pro Android a iOS

Jak SKYN1 PXP Force Button funguje?

Force Button je jednou ze tří hlavních částí systému SKYN1 PXP. Celý systém tvoří Force Box, Force Button a mobilní aplikace Strands Control.

Force Box zajišťuje samotné spínání napájení připojených zařízení. Force Button slouží jako fyzický ovládací prvek a aplikace Strands Control slouží k nastavení celého systému, párování zařízení a vytváření jednotlivých funkcí.

Tlačítko tedy není klasický samostatný spínač, který by přímo přerušoval napájení světla. Po stisknutí odešle bezdrátový příkaz systému a Force Box následně provede nastavenou funkci.

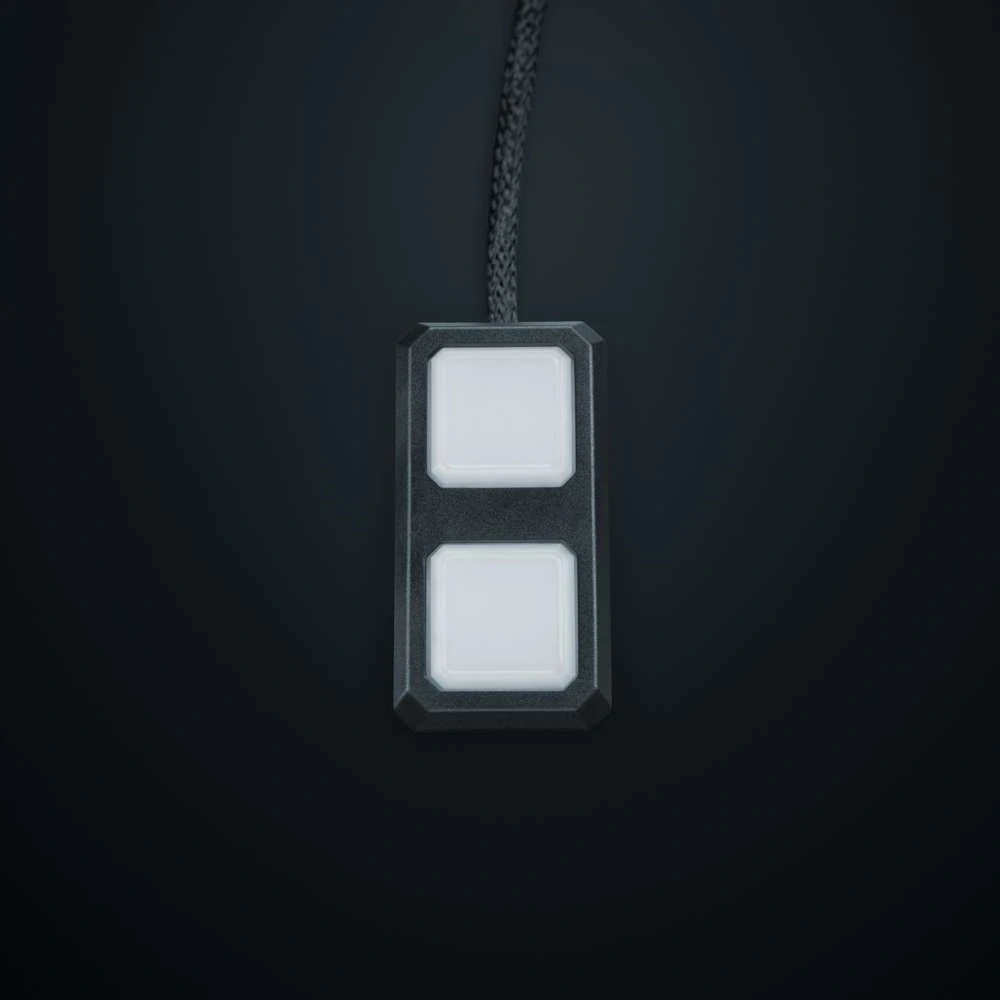

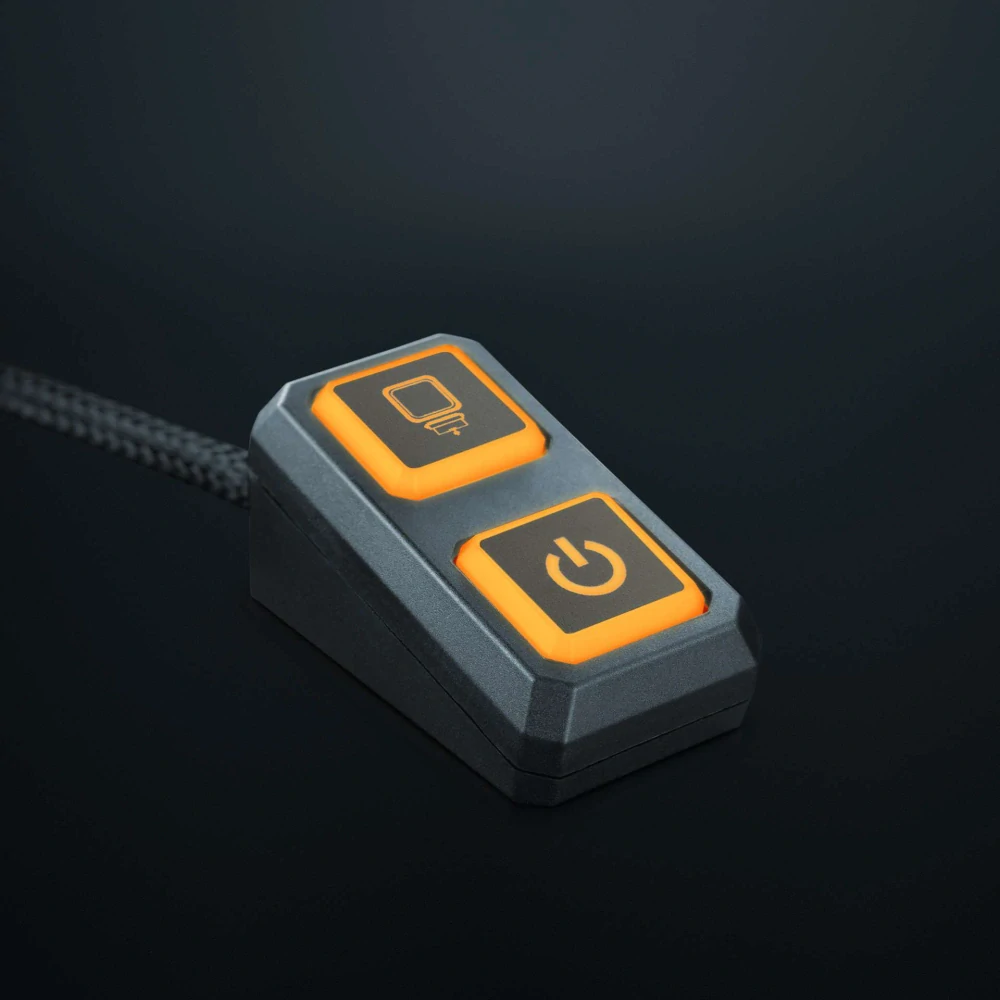

Dvě tlačítka v jednom panelu

SKYN1 PXP Force Button je proveden jako dvojité tlačítko. Obě tlačítka mohou být v systému využita jako samostatné zdroje ovládání a každému lze v aplikaci přiřadit jinou funkci.

• levé a pravé tlačítko mohou ovládat různé funkce
• každé tlačítko lze přiřadit k jinému výstupu
• jedno tlačítko může ovládat více výstupů současně
• více tlačítek může ovládat stejnou funkci
• tlačítka lze kombinovat s dalšími vstupy a ovládacími prvky systému

Flexibilní konfigurace přes aplikaci Strands Control

Konfigurace tlačítka probíhá prostřednictvím bezplatné aplikace Strands Control pro Android a iOS. V aplikaci lze Force Button vyhledat, spárovat se systémem, pojmenovat a následně použít jako zdroj pro jednotlivé funkce.

Při vytváření funkce v aplikaci jednoduše vyberete konkrétní tlačítko jako zdroj a následně zvolíte výstupy Force Boxu, které má tlačítko ovládat.

Systém umožňuje vytvořit například funkce pro výstražná světla, pomocná světla, přídavná dálková světla nebo pracovní světla. Konkrétní chování tlačítek tedy závisí na nastavení vytvořeném v aplikaci.

Bezdrátová komunikace Bluetooth Mesh

Force Button komunikuje s Force Boxem prostřednictvím Bluetooth Mesh. Tlačítko tak nemusí být klasickým signálním vodičem propojeno přímo s řídicí jednotkou.

Systém navíc umožňuje použít více zařízení stejného typu. Jedno tlačítko může podle konfigurace ovládat výstupy na několika jednotkách současně a jednotlivé jednotky mohou reagovat ve stejný okamžik.

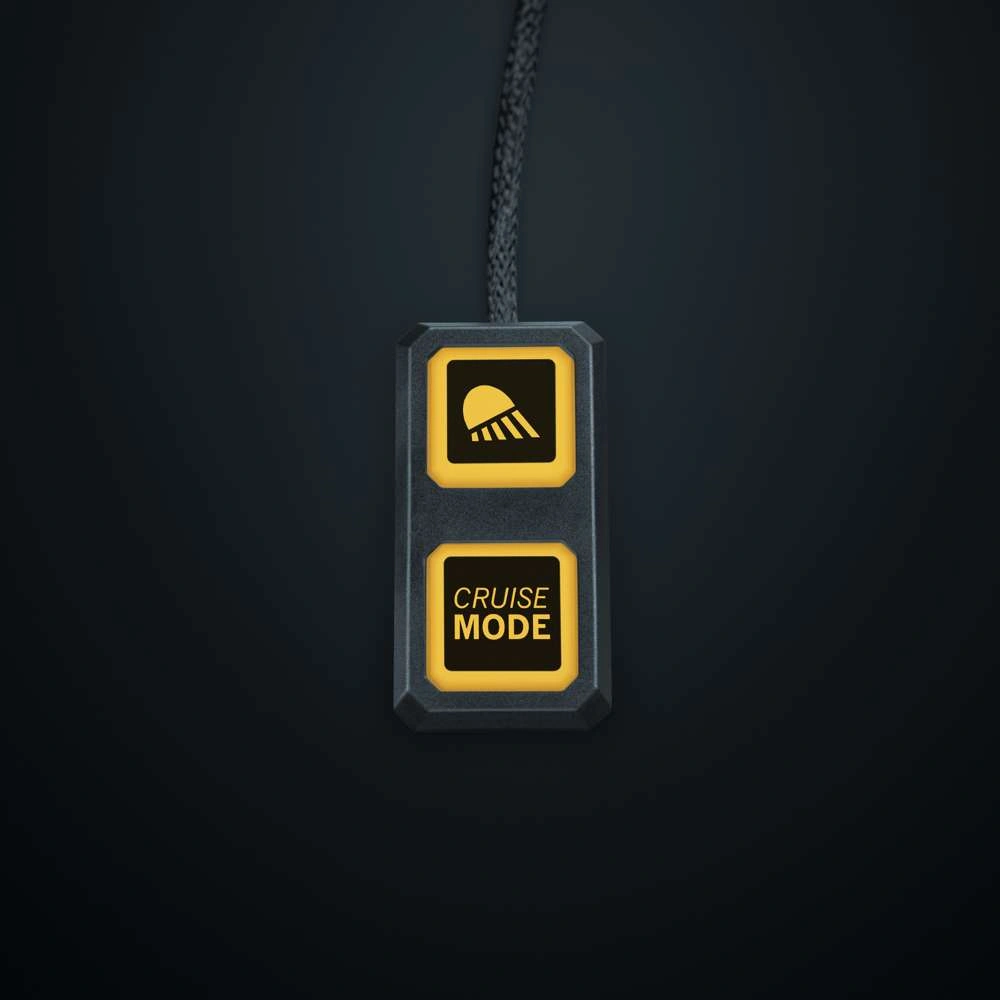

Světelná indikace tlačítek

Každé tlačítko má vlastní světelnou indikaci, která poskytuje řidiči přehled o aktuálním stavu funkce a případných upozorněních systému.

• Světlo nesvítí – příslušná funkce je vypnutá
• Světlo svítí – funkce je aktivní a systém pracuje normálně
• Jedno tlačítko bliká červeně – upozornění na napětí pro konkrétní funkci
• Všechna tlačítka blikají červeně – upozornění na nízké napětí baterie
• Všechna tlačítka blikají v intervalech – aktivovala se ochrana baterie a výstupy byly vypnuty

Možnost vytvoření více ovládacích míst

SKYN1 PXP umožňuje použít více Force Buttonů v jednom systému. To je praktické například u větších pracovních vozidel, kde může být potřeba ovládat stejnou funkci z různých míst.

Podle dokumentace lze do jednoho systému v aplikaci připojit až 6 různých jednotek nebo boxů. Jedno tlačítko tak může být použito například v kabině a další ovládací prvek na jiném místě vozidla.

Kompatibilita

SKYN1 PXP Force Button je určen pro systém SKYN1 PXP a konkrétně pro řídicí jednotku SKYN1 PXP Force Box, SKU 907801. Výrobce výslovně uvádí, že tento systém není určen pro systém SKYN1 EXP.

Napájení 9–30 V

Force Button je určen pro elektrické systémy s napětím 9–30 V DC, takže jej lze použít v běžných 12V i 24V vozidlech. Připojení k napájení probíhá pomocí kabelu dodávaného s tlačítkem.

Při instalaci je nutné dodržet správné napájecí napětí a postup zapojení. Před montáží doporučuje výrobce vypnout napájení.

Technické parametry

Obsah balení

• 1× SKYN1 PXP Force Button
• montážní šroub
• 3M lepicí páska

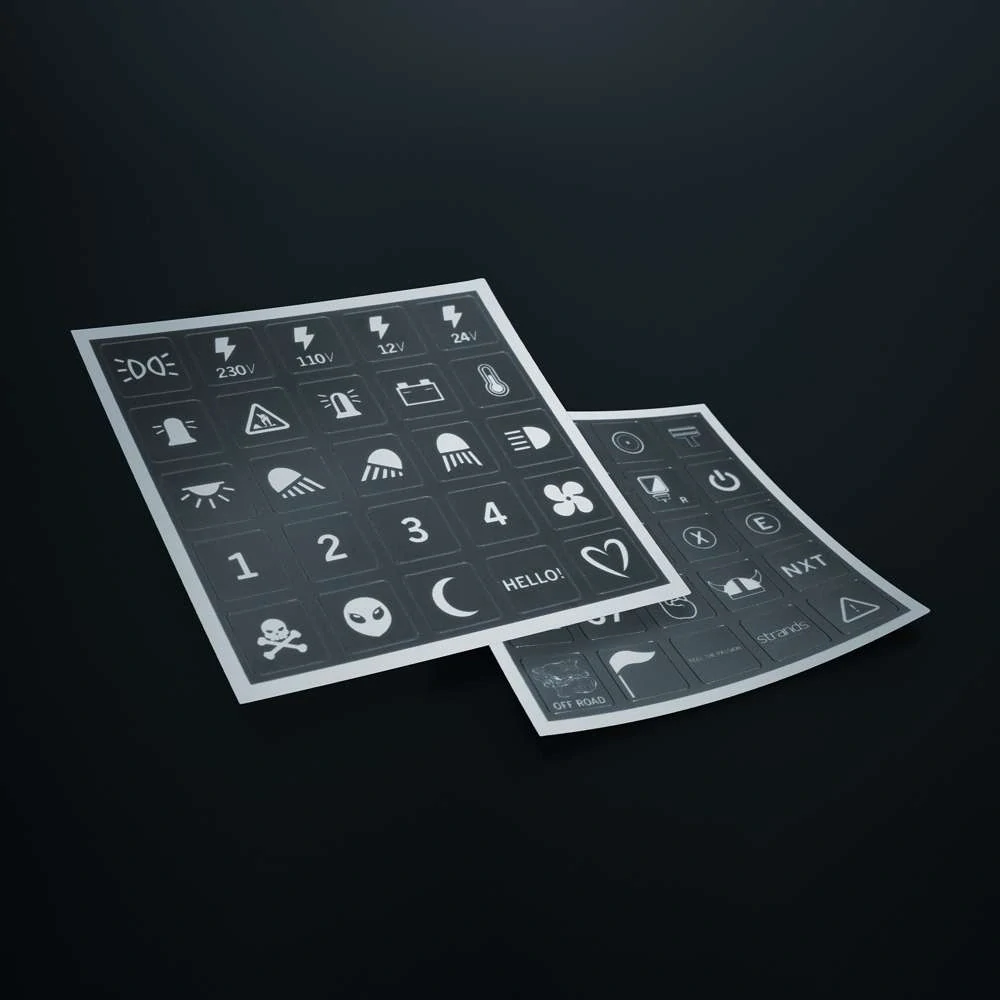

• samolepicí štítky
• připojovací vodiče

Často kladené otázky

S jakou řídicí jednotkou Force Button funguje?
Je určen pro SKYN1 PXP Force Box, SKU 907801.

Funguje Force Button se systémem SKYN1 EXP?
Ne. Force Button 907802 je určen pro systém SKYN1 PXP. Výrobce výslovně uvádí, že jej nelze používat se systémem SKYN1 EXP.

Potřebuji k tlačítku Force Box?
Ano. Force Button je ovládací prvek systému a pracuje společně s Force Boxem. Samotné tlačítko neslouží jako klasický výkonový spínač pro přímé napájení světel.

Potřebuji aplikaci?
Ano. Aplikace Strands Control slouží k přidání zařízení, jejich spárování, vytváření funkcí a přiřazení tlačítek k jednotlivým výstupům.

Může jedno tlačítko ovládat více světel?
Ano. V aplikaci lze jedno tlačítko přiřadit k jednomu nebo více výstupům Force Boxu. Jedním stisknutím tak můžete současně aktivovat více připojených zařízení.

Mohu použít více Force Buttonů?
Ano. Systém podporuje více jednotek stejného typu. Jedno tlačítko může podle konfigurace ovládat výstupy na několika jednotkách současně.

Pro jaké napětí je Force Button určen?
Pro elektrické systémy s napětím 9–30 V DC, takže je vhodný pro 12V i 24V vozidla.

Jaká je provozní teplota?
Force Button je určen pro provoz v rozsahu -35 až +45 °C.
