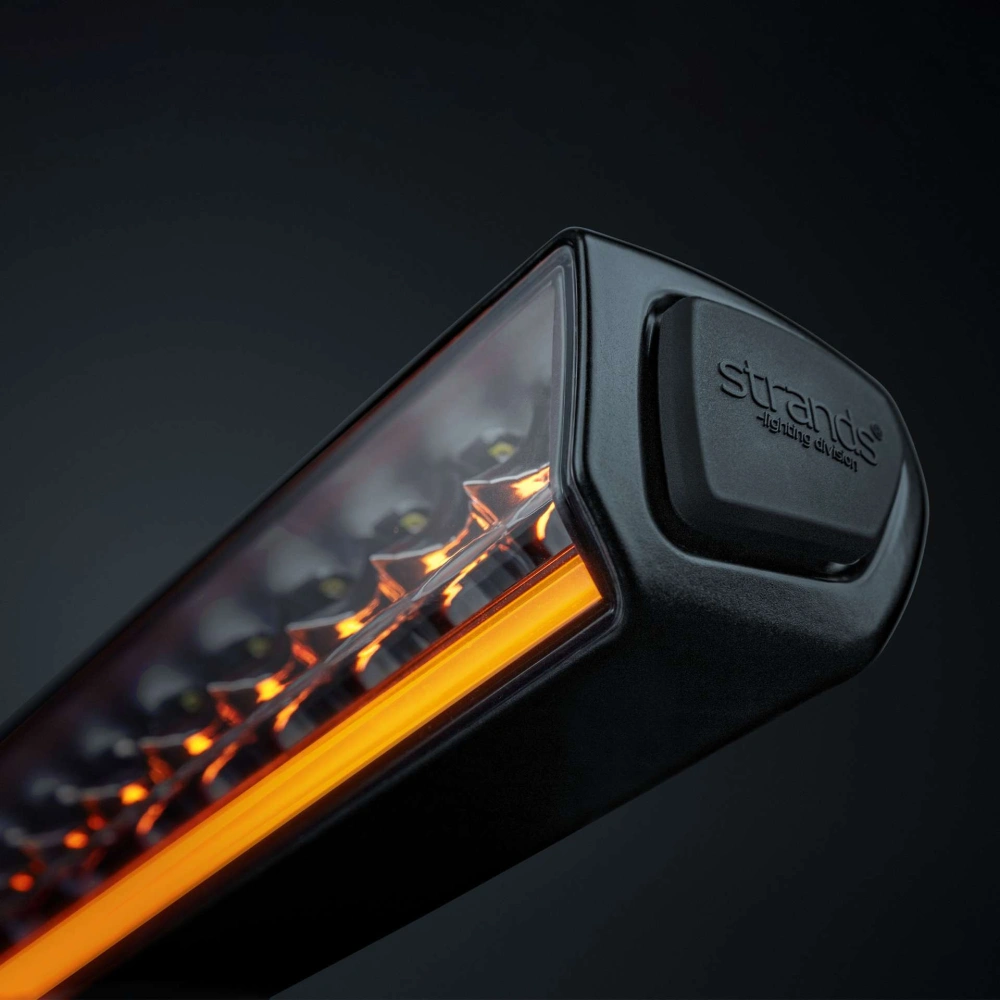

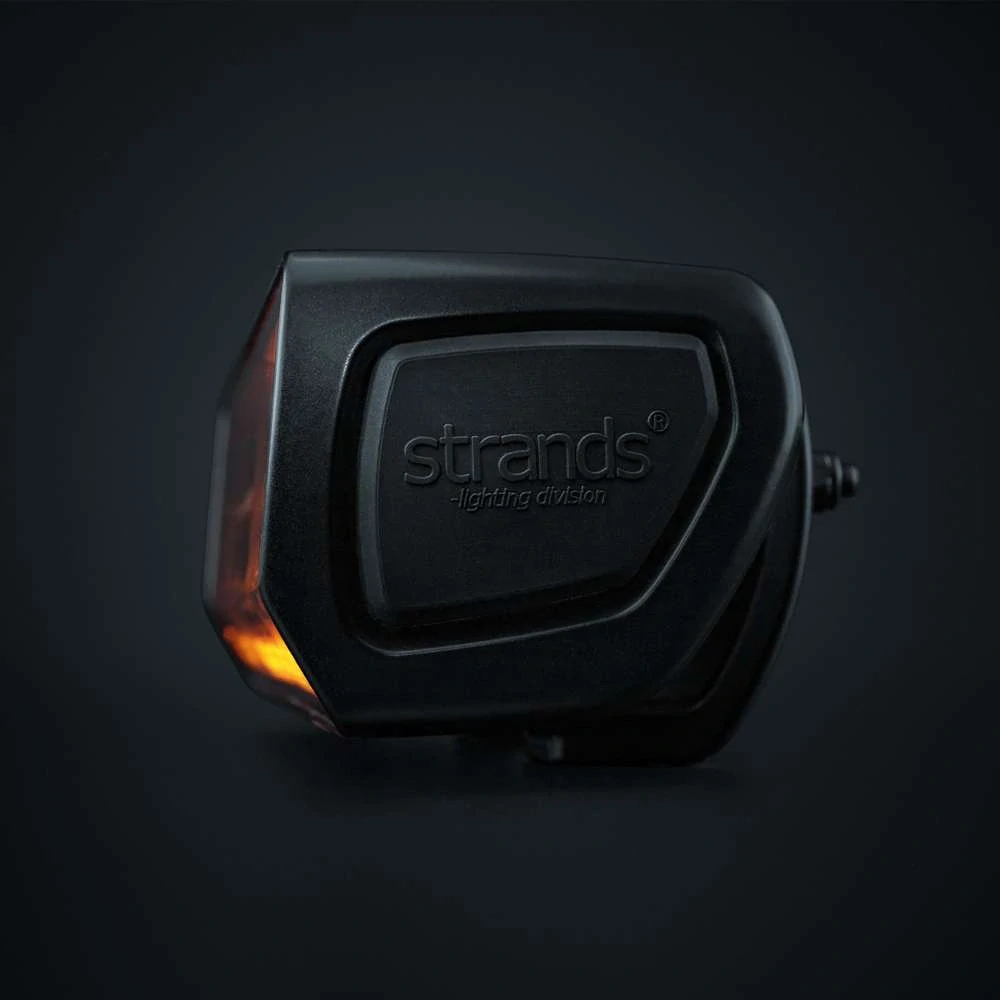

LED rampa Strands SKYN1 SKYLORD EXP 10″, 266 mm, 10-32V, 7800 Lm, 82 W, dosvit 542 m

SKYLORD EXP LED Bar 10" – LED rampa, 7800 lm, 82 W, dosvit 542 m, 10–32 V, E-approved, SKYN1 EXP
SKYLORD EXP LED Bar 10" je kompaktní přídavná LED rampa ze systému SKYN1 EXP od Strands Lighting Division. Nabízí skutečný světelný výkon 7800 lm, dosvit až 542 metrů při 1 luxu a rozšířený světelný kužel pro účinné osvětlení prostoru před vozidlem. Rampa kombinuje homologovaný E-mode s výkonným Xperience mode a zároveň nabízí bílé a oranžové poziční světlo.

Hlavní výhody

• 10" LED rampa pro kompaktní instalace
• 7800 lm skutečného světelného výkonu
• Dosvit až 542 m při 1 luxu
• 82 W příkon v režimu Xperience
• 37 W příkon v homologovaném E-mode
• Teoretický světelný výkon 10 800 lm
• Světelný kužel Extended Beam
• Úhel svitu 13,6°
• Teplota chromatičnosti 5700 K
• Bílé a oranžové poziční světlo
• Napájení 10–32 V DC
• Bezdrátové ovládání přes Bluetooth
• Kompatibilní s SKYN1 EXP Wireless Controller 907851S1
• Automatické přiřazení v systému SKYN1 EXP
• Vestavěné relé a pojistka
• Možnost připojení signálního vodiče k dálkovým světlům vozidla
• E-approved – ECE R10.06, R148, R149
• Stupeň krytí IP68/69K
• Robustní hliníkové tělo a polykarbonátová čočka
• Provozní teplota -35 až +60 °C
• 3letá záruka

Kompaktní rozměry a účinné osvětlení

SKYLORD EXP 10" je určena pro řidiče, kteří požadují kvalitní přídavné osvětlení v kompaktních rozměrech. V režimu Xperience Mode poskytuje skutečný světelný výkon 7800 lm a dosvit 542 metrů při 1 luxu.

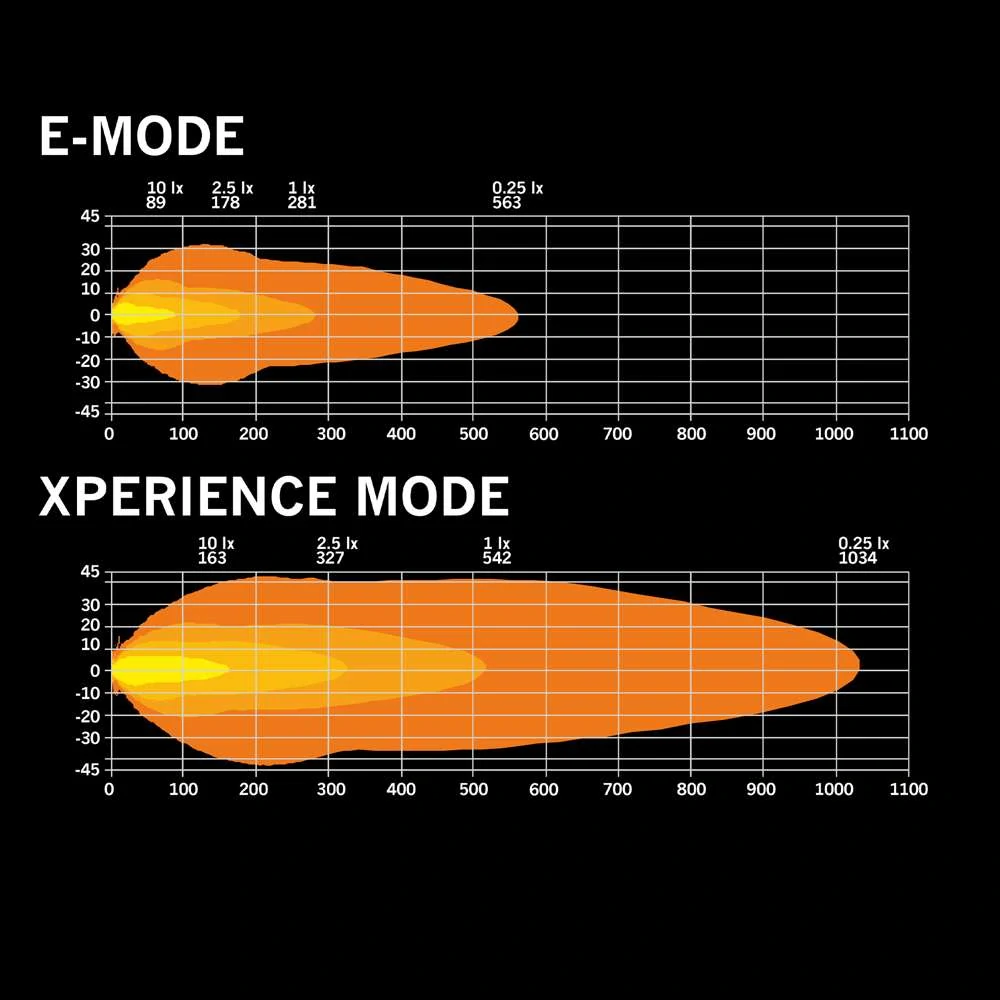

Rozšířený světelný kužel Extended Beam s úhlem 13,6° kombinuje dosvit do dálky s dobrým osvětlením prostoru před vozidlem. Barevná teplota 5700 K vytváří jasné bílé světlo vhodné pro noční jízdu.

Xperience Mode a E-approved Mode

SKYLORD EXP 10" nabízí dva hlavní režimy dálkového osvětlení. Xperience Mode využívá příkon 82 W a je určen pro maximální světelný výkon. E-approved Mode pracuje s příkonem 37 W a je určen pro homologovaný provoz.

Režim lze přepínat pomocí bezdrátového ovladače SKYN1 EXP. Jedním stisknutím se světlo zapíná a vypíná, dvojitým stisknutím se přepíná mezi Xperience a E-approved režimem.

Bílé a oranžové poziční světlo

Součástí rampy jsou také integrovaná bílá a oranžová poziční světla. Jejich příkon je 6 W. Barvu pozičního světla lze měnit pomocí SKYN1 EXP Wireless Controlleru.

Jedním stisknutím se poziční světlo zapíná nebo vypíná, dvojitým stisknutím se přepíná mezi bílou a oranžovou barvou.

Bezdrátový systém SKYN1 EXP

SKYLORD EXP LED Bar je součástí inteligentního systému SKYN1 EXP. Pro plnou funkčnost je nutný SKYN1 EXP Wireless Controller 907851S1, který se prodává samostatně.

Po připojení napájení začne LED rampa vyhledávat dostupný kompatibilní ovladač prostřednictvím Bluetooth. Po úspěšném spárování je automaticky přiřazena k příslušnému tlačítku systému.

Automatické párování a až 32 světel

Systém SKYN1 EXP automaticky rozpoznává typ připojeného světla a přiřazuje jej k příslušnému tlačítku. LED rampa patří do skupiny dálkových světel a je automaticky přiřazena k tlačítku pro driving lights / LED bars.

Jednotlivá světla lze rozdělit do dvou skupin – Row 1 a Row 2. Systém umožňuje společné ovládání různých kompatibilních světel pomocí jednoho ovladače.

• Row 1 – první skupina světel
• Row 2 – druhá skupina světel
• LED rampy a dálková světla se automaticky přiřazují k tlačítku č. 1 dané řady
• Poziční světla patří k tlačítku č. 2
• Pracovní světla k tlačítku č. 3
• Výstražná světla k tlačítku č. 4
• Celkem lze v systému provozovat až 32 světel

Při párování trvá připojení jednoho Bluetooth světla přibližně 7–10 sekund. U více světel může celý proces trvat déle.

Možnost připojení k dálkovým světlům vozidla

LED rampa má kromě napájecího vedení také signální vodič, který lze využít pro připojení k signálu dálkových světel vozidla.

Pokud chcete rampu ovládat pouze pomocí SKYN1 EXP Wireless Controlleru, signální vodič není nutné připojovat. Při použití signálního vodiče je však nutné správně dodržet jeho zapojení.

Vestavěné relé a pojistka

SKYLORD EXP LED Bar 10" má vestavěné relé a integrovanou pojistku, což zjednodušuje elektrickou instalaci. Součástí je také 2,5metrový připojovací kabel.

Robustní konstrukce IP68/69K

Tělo rampy je vyrobeno z hliníku a čočka z odolného polykarbonátu. Konstrukce má stupeň krytí IP68/69K a je určena pro náročné použití na osobních, užitkových i nákladních vozidlech.

Provozní teplota je -35 až +60 °C. Jednodílné hliníkové tělo poskytuje robustní konstrukci vhodnou pro každodenní provoz.

Homologace pro silniční provoz

SKYLORD EXP 10" je označena jako E-approved a disponuje schváleními ECE R10.06, R148 a R149 a certifikací CE-RED.

Referenční číslo světla je 20. Homologovaný E-mode pracuje s příkonem 37 W.

Technické parametry

Kompatibilita

SKYLORD EXP LED Bar 10" je určena pro systém SKYN1 EXP a pro plnou funkčnost vyžaduje SKYN1 EXP Wireless Controller 907851S1.

• SKYN1 EXP Wireless Controller – 907851S1
• SKYLORD EXP Driving Light 7" – 270947S1
• SKYLORD EXP Driving Light 9" – 270948S1
• SKYLORD EXP LED Bar 10" – 902000S1
• SKYLORD EXP LED Bar 20" – 902001S1
• SKYLORD EXP LED Bar 30" – 902002S1
• SKYLORD EXP LED Bar 40" – 902003S1
• SKYLORD EXP QB Work Light 31W – 906011S1
• SKYLORD EXP Duo Warning / Reverse Light – 906012S1
• SKYLORD EXP Warning Light Beacon – 905021S1 / 905022S1
• SKYLORD EXP Warning Light Roof Bar – 905511S1 až 905515S1

Instalace a zapojení

Rampa používá samostatné napájecí vodiče a signální vodič. Červený vodič slouží jako kladný pól, černý jako záporný pól a šedý vodič lze použít jako signál pro dálková světla.

Před definitivním upevněním je vhodné nejprve připojit všechny vodiče, spárovat rampu s ovladačem a ověřit její funkci. Po připojení napájení vyhledává rampa kompatibilní Bluetooth ovladač.

Obsah balení

• 1× SKYLORD EXP LED Bar 10"
• boční montážní držáky
• závěsné montážní držáky
• montážní šrouby a podložky
• gumové podložky a těsnění
• gumové krytky s logem Strands
• napájecí připojení a pojistka
• 2,5m připojovací kabel

Často kladené otázky

Jaký je skutečný světelný výkon rampy?
SKYLORD EXP 10" má skutečný světelný výkon 7800 lm. Teoretický světelný výkon je 10 800 lm.

Jaký má rampa dosvit?
V režimu Xperience dosahuje při intenzitě 1 lux dosvitu 542 metrů.

Je SKYLORD EXP 10" homologovaná?
Ano. Rampa je E-approved a disponuje schváleními ECE R10.06, R148 a R149.

Potřebuji ke světlu bezdrátový ovladač?
Ano. Pro plnou funkčnost je nutný SKYN1 EXP Wireless Controller 907851S1, který se prodává samostatně.

Lze rampu zapojit přímo na dálková světla vozidla?
Ano. Rampa má samostatný signální vodič, který lze použít pro signál dálkových světel.

Lze používat Xperience Mode i E-approved Mode?
Ano. Xperience Mode využívá příkon 82 W, zatímco E-approved Mode pracuje s příkonem 37 W.

Lze měnit bílé a oranžové poziční světlo?
Ano. Pomocí SKYN1 EXP Wireless Controlleru lze přepínat mezi bílým a oranžovým pozičním světlem.

Je rampa vhodná pro 12V i 24V vozidla?
Ano. Napájecí rozsah je 10–32 V DC, takže je vhodná pro 12V i 24V elektrické systémy.

Jaká je odolnost proti vodě a prachu?
Rampa má stupeň krytí IP68/69K.

Kolik světel lze připojit k jednomu systému SKYN1 EXP?
Výrobce uvádí možnost provozu až 32 světel rozdělených do dvou řad.

Jaká je záruka?
Na SKYLORD EXP LED Bar poskytuje Strands 3letou záruku.
