LED rampa Strands SKYN1 SKYLORD EXP 20″, 506 mm, 10-32V, 16600 Lm, 180 W, dosvit 754 m

SKYLORD EXP LED Bar 20" – LED rampa, 16 600 lm, 180 W, dosvit 754 m, 10–32 V, E-approved, SKYN1 EXP
SKYLORD EXP LED Bar 20" je výkonná přídavná LED rampa ze systému SKYN1 EXP od Strands Lighting Division. Nabízí skutečný světelný výkon 16 600 lm, dosvit až 754 metrů při 1 luxu a dlouhý světelný kužel určený pro výrazné osvětlení prostoru před vozidlem. Rampa kombinuje homologovaný E-mode s výkonným Xperience mode a zároveň nabízí bílé a oranžové poziční světlo.

Hlavní výhody

• 20" LED rampa pro náročné použití
• 16 600 lm skutečného světelného výkonu
• Dosvit až 754 m při 1 luxu
• 180 W příkon v režimu Xperience
• 74 W příkon v homologovaném E-mode
• Teoretický světelný výkon 23 000 lm
• Světelný kužel Long-distance beam
• Úhel svitu 12,1°
• Teplota chromatičnosti 5700 K
• Bílé a oranžové poziční světlo
• Napájení 10–32 V DC
• Bezdrátové ovládání přes Bluetooth
• Kompatibilní s SKYN1 EXP Wireless Controller 907851S1
• Automatické přiřazení v systému SKYN1 EXP
• Vestavěné relé a pojistka
• Možnost připojení signálního vodiče k dálkovým světlům vozidla
• E-approved – ECE R10.06, R148, R149
• Stupeň krytí IP68/69K
• Robustní hliníkové tělo a polykarbonátová čočka
• Provozní teplota -35 až +60 °C
• 3letá záruka

Výkonný dosvit v kompaktním provedení

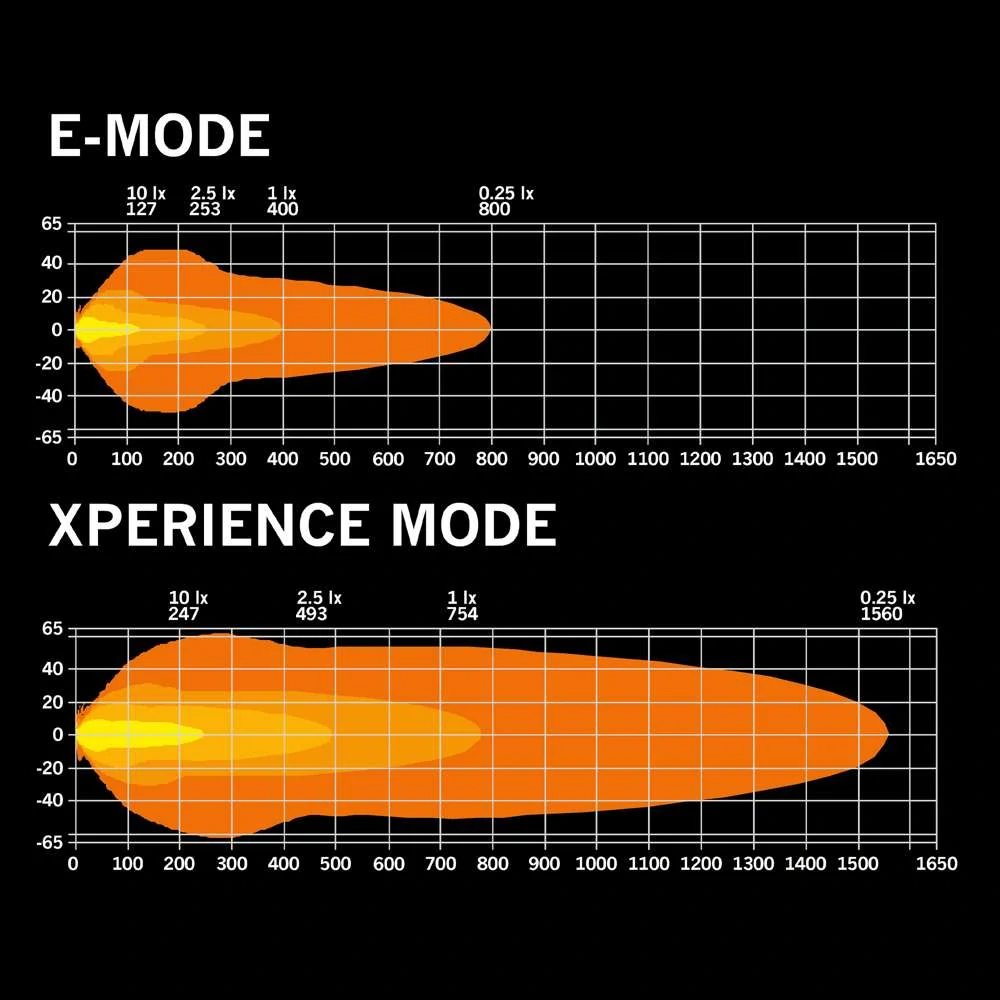

SKYLORD EXP 20" je navržena pro řidiče, kteří požadují vysoký světelný výkon v kompaktnější velikosti. V režimu Xperience Mode poskytuje skutečný světelný výkon 16 600 lm a dosvit 754 metrů při 1 luxu.

Dlouhý světelný kužel Long-distance beam s úhlem 12,1° soustředí světlo do dálky a poskytuje výrazné osvětlení vozovky před vozidlem. Barevná teplota 5700 K vytváří jasné bílé světlo vhodné pro noční jízdu.

Xperience Mode a E-approved Mode

SKYLORD EXP 20" nabízí dva hlavní režimy dálkového osvětlení. Xperience Mode využívá plný výkon 180 W a je určen pro maximální světelný výkon. E-approved Mode pracuje s příkonem 74 W a je určen pro homologovaný provoz.

Režim lze přepínat pomocí bezdrátového ovladače SKYN1 EXP. Jedním stisknutím se světlo zapíná a vypíná, dvojitým stisknutím se přepíná mezi Xperience a E-approved režimem.

Bílé a oranžové poziční světlo

Součástí rampy jsou také integrovaná bílá a oranžová poziční světla. Jejich příkon je 12 W. Barvu pozičního světla lze měnit pomocí SKYN1 EXP Wireless Controlleru.

Jedním stisknutím se poziční světlo zapíná nebo vypíná, dvojitým stisknutím se přepíná mezi bílou a oranžovou barvou. Podsvícení příslušného tlačítka na ovladači zároveň indikuje zvolenou barvu.

Bezdrátový systém SKYN1 EXP

SKYLORD EXP LED Bar je součástí inteligentního systému SKYN1 EXP. Pro plnou funkčnost je nutný SKYN1 EXP Wireless Controller 907851S1, který se prodává samostatně.

Po připojení napájení začne LED rampa vyhledávat dostupný kompatibilní ovladač prostřednictvím Bluetooth. Po úspěšném spárování je automaticky přiřazena k příslušnému tlačítku systému.

Automatické párování a až 32 světel

Systém SKYN1 EXP automaticky rozpoznává typ připojeného světla a přiřazuje jej k příslušnému tlačítku. LED rampa patří do skupiny dálkových světel a je automaticky přiřazena k tlačítku pro driving lights / LED bars.

Jednotlivá světla lze rozdělit do dvou skupin – Row 1 a Row 2. To umožňuje vytvořit dvě samostatné skupiny světel podle potřeb instalace.

• Row 1 – první skupina světel
• Row 2 – druhá skupina světel
• LED rampy a dálková světla se automaticky přiřazují k tlačítku č. 1 dané řady
• Poziční světla patří k tlačítku č. 2
• Pracovní světla k tlačítku č. 3
• Výstražná světla k tlačítku č. 4
• Celkem lze v systému provozovat až 32 světel

Při párování trvá připojení jednoho Bluetooth světla přibližně 7–10 sekund. U více světel může celý proces trvat déle. Již spárované světlo je před novým párováním nutné nejprve odpárovat.

Možnost připojení k dálkovým světlům vozidla

LED rampa má kromě napájecího vedení také signální vodič, který lze využít pro připojení k signálu dálkových světel vozidla nebo kompatibilnímu CAN bus řešení.

Pokud chcete rampu ovládat pouze pomocí SKYN1 EXP Wireless Controlleru, signální vodič není nutné připojovat. Při použití signálního vodiče je však nutné správně dodržet jeho zapojení, protože signál má přednost před bezdrátovým ovladačem.

Vestavěné relé a pojistka

SKYLORD EXP LED Bar 20" má vestavěné relé a pojistku, což zjednodušuje elektrickou instalaci. Součástí systému je také kabeláž se samostatným napájecím vedením a signálním vodičem.

Výrobce doporučuje správné jištění instalace a při montáži dodržet předepsané zapojení vodičů.

Robustní konstrukce IP68/69K

Tělo rampy je vyrobeno z hliníku a čočka z odolného polykarbonátu. Konstrukce má stupeň krytí IP68/69K a je určena pro náročné použití na osobních, užitkových i nákladních vozidlech.

Provozní teplota je -35 až +60 °C. Rampa je navržena pro použití v náročných podmínkách, kde je vystavena vodě, prachu, vibracím a nečistotám.

Homologace pro silniční provoz

SKYLORD EXP 20" je označena jako E-approved a disponuje schváleními ECE R10.06, R148 a R149 a certifikací CE-RED.

Referenční číslo světla je 20 × 2. Při použití homologovaného E-mode pracuje rampa s příkonem 74 W.

Technické parametry

Kompatibilita

SKYLORD EXP LED Bar 20" je určena pro systém SKYN1 EXP a pro plnou funkčnost vyžaduje SKYN1 EXP Wireless Controller 907851S1.

• SKYN1 EXP Wireless Controller – 907851S1
• SKYLORD EXP Driving Light 7" – 270947S1
• SKYLORD EXP Driving Light 9" – 270948S1
• SKYLORD EXP LED Bar 10" – 902000S1
• SKYLORD EXP LED Bar 20" – 902001S1
• SKYLORD EXP LED Bar 30" – 902002S1
• SKYLORD EXP LED Bar 40" – 902003S1
• SKYLORD EXP QB Work Light 31W – 906011S1
• SKYLORD EXP Duo Warning / Reverse Light – 906012S1
• SKYLORD EXP Warning Light Beacon – 905021S1 / 905022S1
• SKYLORD EXP Warning Light Roof Bar – 905511S1 až 905515S1

Instalace a zapojení

Rampa používá samostatné napájecí vodiče a signální vodič. Červený vodič slouží jako kladný pól, černý jako záporný pól a šedý vodič lze použít jako signál pro dálková světla.

Před definitivním upevněním výrobce požaduje nejprve připojit všechny vodiče, spárovat rampu s ovladačem a ověřit její funkci. Pokud je rampa připojena k napájení, automaticky vyhledává blízký kompatibilní Bluetooth ovladač.

Obsah balení

• 1× SKYLORD EXP LED Bar 20"
• boční montážní držáky
• závěsné montážní držáky
• montážní šrouby, matice a podložky
• gumové podložky a těsnění
• gumové krytky s logem Strands
• napájecí připojení a pojistka
• 2,5m připojovací kabel

Často kladené otázky

Jaký je skutečný světelný výkon rampy?
SKYLORD EXP 20" má skutečný světelný výkon 16 600 lm. Teoretický světelný výkon je 23 000 lm.

Jaký má rampa dosvit?
V režimu Xperience dosahuje při intenzitě 1 lux dosvitu 754 metrů.

Je SKYLORD EXP 20" homologovaná?
Ano. Rampa je E-approved a disponuje schváleními ECE R10.06, R148 a R149.

Potřebuji ke světlu bezdrátový ovladač?
Ano. Pro plnou funkčnost je nutný SKYN1 EXP Wireless Controller 907851S1, který se prodává samostatně.

Lze rampu zapojit přímo na dálková světla vozidla?
Ano. Rampa má samostatný signální vodič, který lze použít pro signál dálkových světel nebo odpovídající řešení CAN bus.

Lze používat Xperience Mode i E-approved Mode?
Ano. Oba režimy jsou součástí systému. Xperience Mode využívá maximální výkon 180 W, zatímco E-approved Mode pracuje s příkonem 74 W.

Lze měnit bílé a oranžové poziční světlo?
Ano. Pomocí SKYN1 EXP Wireless Controlleru lze přepínat mezi bílým a oranžovým pozičním světlem.

Je rampa vhodná pro 12V i 24V vozidla?
Ano. Napájecí rozsah je 10–32 V DC, takže je vhodná pro 12V i 24V elektrické systémy.

Jaká je odolnost proti vodě a prachu?
Rampa má stupeň krytí IP68/69K.

Kolik světel lze připojit k jednomu systému SKYN1 EXP?
Výrobce uvádí maximálně 32 světel rozdělených do dvou řad. Při větším počtu doporučuje použít další ovladač.

Jaká je záruka?
Na SKYLORD EXP LED Bar poskytuje Strands 3letou záruku.
