LED světlo Strands SKYN1 SKYLORD EXP 9″, 13300 Lm, 156 W, dosvit 785 m, 10-40V, homologace

SKYLORD EXP Driving Light 9" – přídavné dálkové světlo, 13 300 lm, 156 W, dosvit 785 m, 10–40 V, E-approved, SKYN1 EXP
SKYLORD EXP Driving Light 9" je výkonné přídavné dálkové světlo ze systému SKYN1 EXP od Strands Lighting Division. Nabízí skutečný světelný výkon 13 300 lm, dosvit až 785 metrů při 1 luxu a světelný kužel Long-distance beam. Kromě maximálního výkonu v režimu Xperience nabízí také homologovaný E-approved Mode a bílé i oranžové poziční světlo.

Hlavní výhody

• 9" přídavné dálkové světlo
• 13 300 lm skutečného světelného výkonu
• Dosvit až 785 m při 1 luxu
• 156 W příkon v režimu Xperience
• 25 W příkon v homologovaném E-mode
• Světelný kužel Long-distance beam
• Teplota chromatičnosti 5700 K
• Bílé a oranžové poziční světlo
• Napájení 10–40 V DC
• Bezdrátové ovládání přes Bluetooth
• Kompatibilní s SKYN1 EXP Wireless Controller 907851S1
• Možnost připojení signálního vodiče k dálkovým světlům
• E-approved
• ECE R10.06, R148, R149
• CE-RED
• IP68/69K
• Hliníkové tělo a polykarbonátová čočka
• Provozní teplota -30 až +65 °C
• 3letá záruka

Výkonné dálkové osvětlení

SKYLORD EXP 9" využívá světelný kužel Long-distance beam a poskytuje skutečný světelný výkon 13 300 lm. Při intenzitě 1 lux dosahuje dosvitu až 785 metrů.

Teplota chromatičnosti 5700 K vytváří jasné bílé světlo vhodné pro noční jízdu. Kombinace vysokého výkonu a dlouhého dosvitu je vhodná především pro vozidla, která se pohybují mimo osvětlené komunikace nebo na dlouhých trasách.

Xperience Mode a E-approved Mode

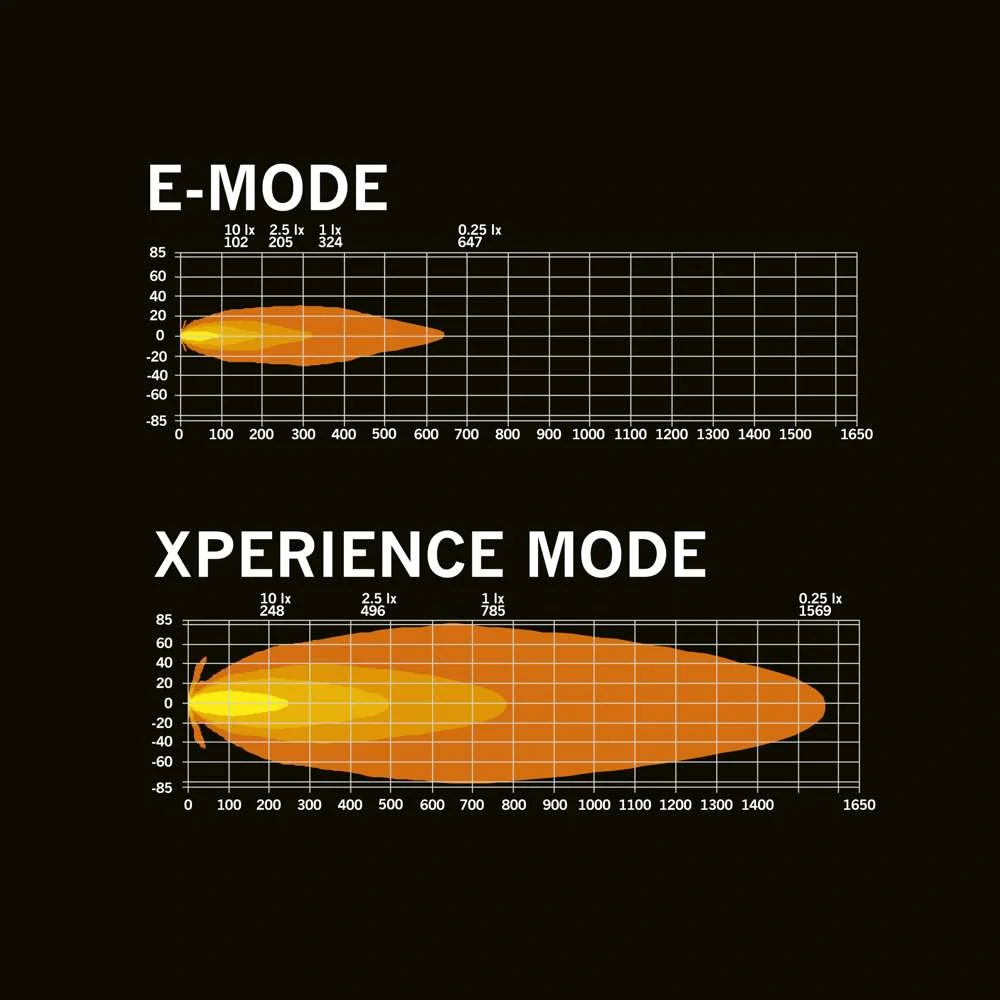

SKYLORD EXP 9" nabízí dva hlavní režimy dálkového osvětlení. Xperience Mode využívá maximální příkon 156 W. E-approved Mode pracuje s příkonem 25 W a je určen pro homologovaný provoz.

Přepínání mezi režimy probíhá pomocí SKYN1 EXP Wireless Controlleru. Jedním stisknutím se dálkové světlo zapíná nebo vypíná, dvojitým stisknutím se přepíná mezi Xperience a E-approved režimem.

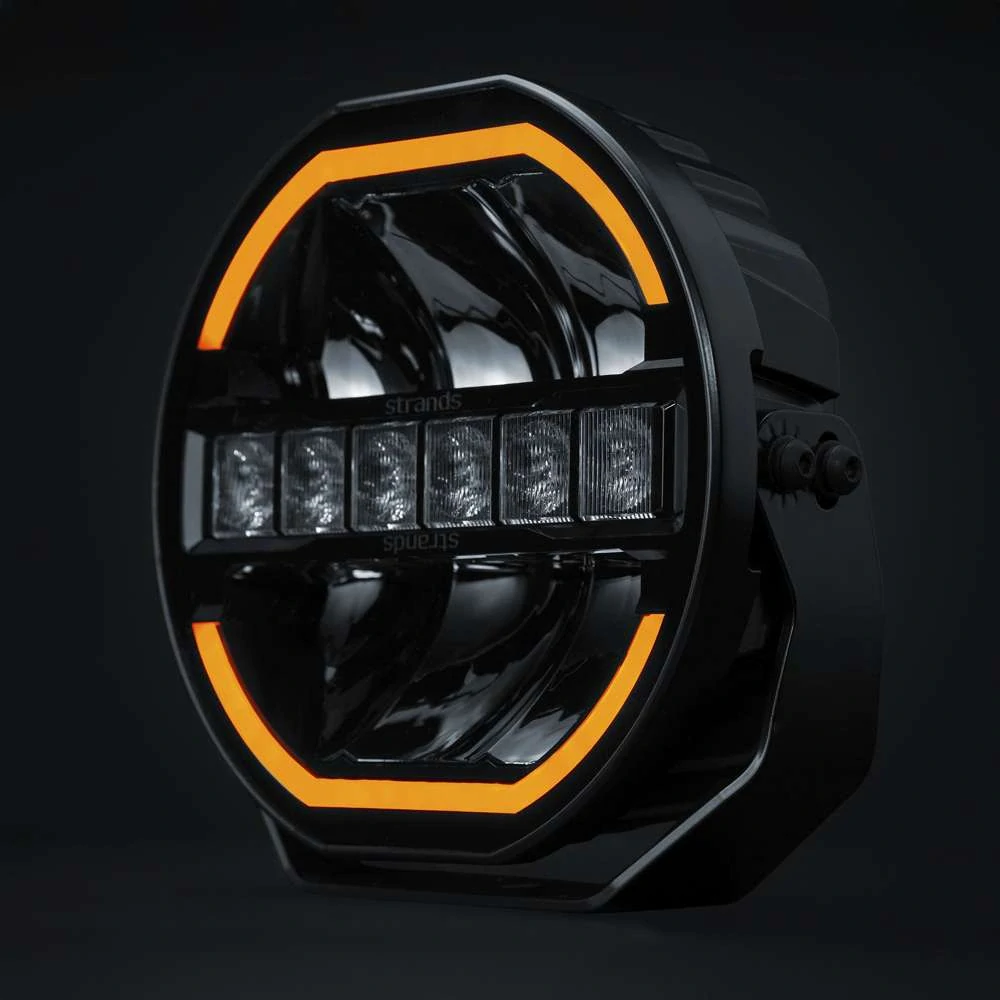

Bílé a oranžové poziční světlo

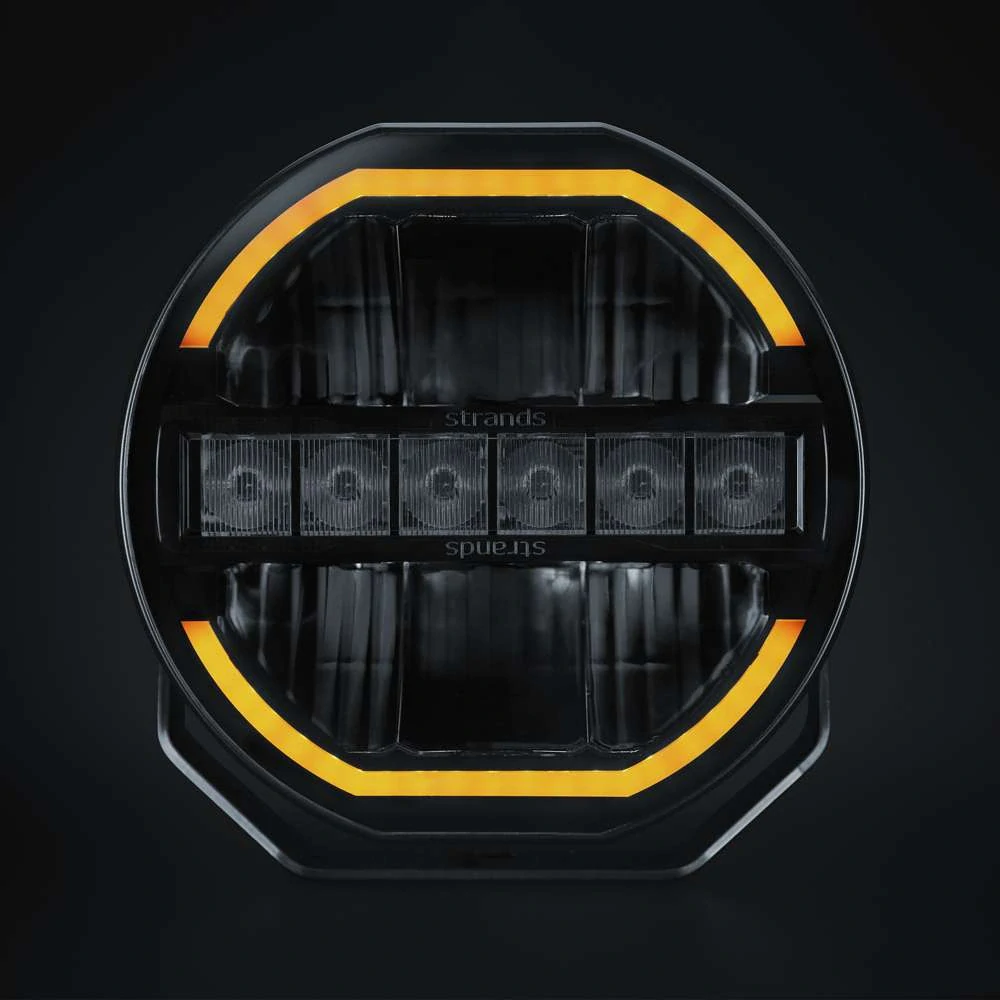

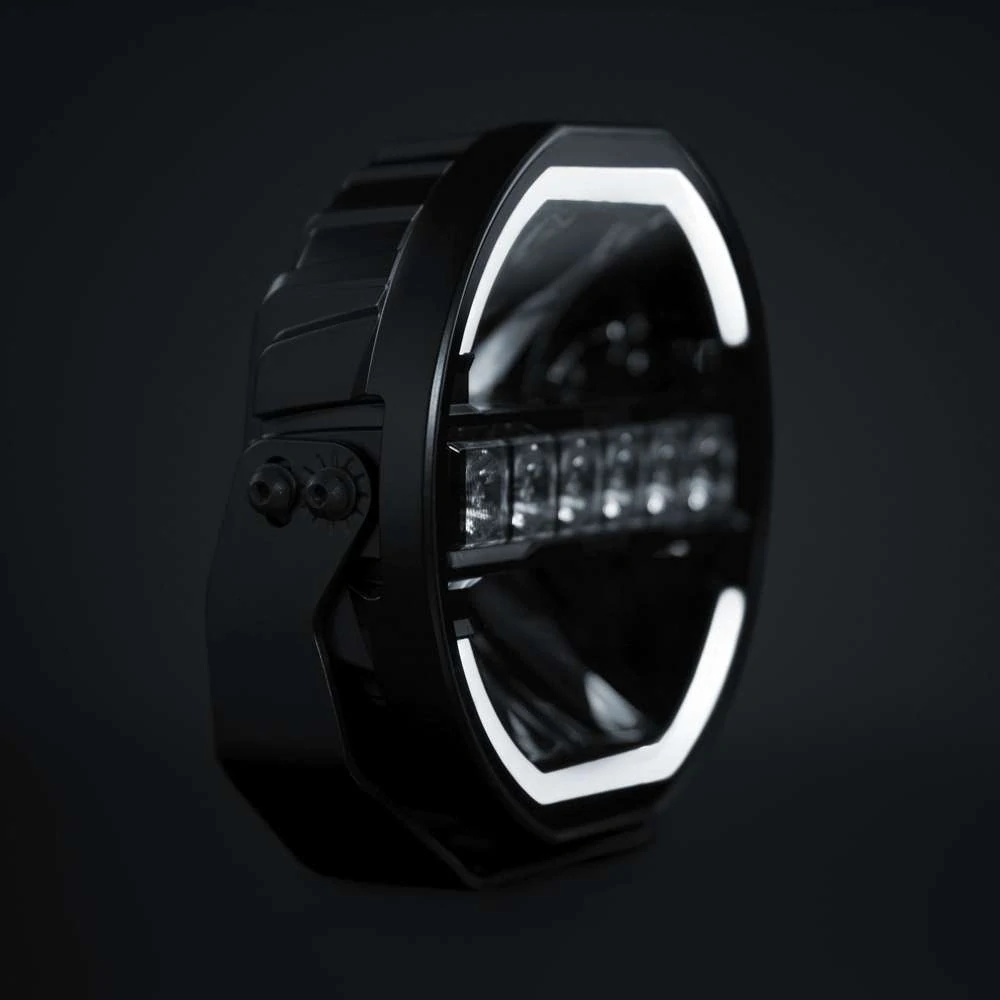

Součástí světla jsou také integrované bílé a oranžové poziční světlo. Každé z nich má příkon 6 W.

Barvu pozičního světla lze měnit pomocí bezdrátového ovladače. Jedním stisknutím se poziční světlo zapíná nebo vypíná, dvojitým stisknutím se přepíná mezi bílou a oranžovou barvou.

Bezdrátový systém SKYN1 EXP

SKYLORD EXP Driving Light 9" je součástí systému SKYN1 EXP. Pro plnou funkčnost je nutný SKYN1 EXP Wireless Controller 907851S1, který se prodává samostatně.

Po připojení napájení začne světlo automaticky vyhledávat dostupný Bluetooth ovladač. Po úspěšném spárování je automaticky přiřazeno k tlačítku pro dálková světla.

• Dálkové světlo → Row 1/2, Button 1
• Poziční světlo → Button 2
• Pracovní světla → Button 3
• Výstražná světla → Button 4
• Jednotlivá světla se párují přibližně 7–10 sekund
• Systém podporuje až 32 světel ve dvou řadách

Připojení k dálkovým světlům

Světlo má kromě napájecích vodičů také šedý signální vodič, který lze využít pro připojení k signálu dálkových světel nebo řešení prostřednictvím CAN.

Pokud je světlo ovládáno pouze přes SKYN1 EXP Wireless Controller, není nutné signální vodič připojovat. Signální vstup však může v systému převzít řízení nad ovladačem, proto musí být zapojen správně.

Robustní konstrukce IP68/69K

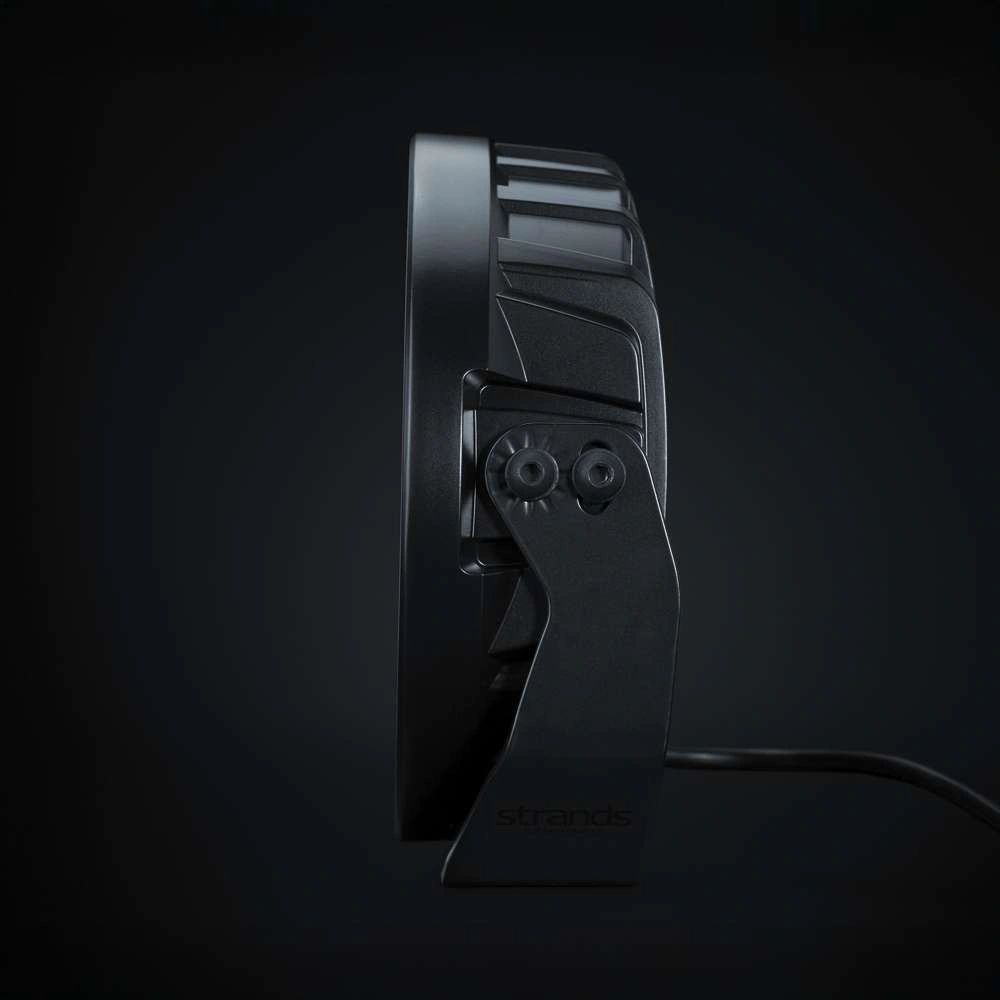

Tělo světla je vyrobeno z hliníku a čočka z odolného polykarbonátu. Světlo má stupeň krytí IP68/69K a je určeno pro náročné použití na osobních, užitkových i nákladních vozidlech.

Provozní teplota je -30 až +65 °C. Napájecí rozsah 10–40 V DC umožňuje použití v 12V i 24V elektrických systémech.

Homologace pro silniční provoz

SKYLORD EXP Driving Light 9" je označeno jako E-approved a disponuje schváleními ECE R10.06, R148 a R149. Výrobce dále uvádí CE-RED, CISPR25 Class 3 a SIG Bluetooth.

Referenční číslo světla je 25. Při používání na pozemních komunikacích je nutné dodržet podmínky platné legislativy.

Technické parametry

Kompatibilita

SKYLORD EXP Driving Light 9" je určeno pro systém SKYN1 EXP a pro plnou funkčnost vyžaduje SKYN1 EXP Wireless Controller 907851S1.

• SKYN1 EXP Wireless Controller – 907851S1
• SKYLORD EXP Driving Light 7" – 270947S1
• SKYLORD EXP Driving Light 9" – 270948S1
• SKYLORD EXP LED Bar 10" – 902000S1
• SKYLORD EXP LED Bar 20" – 902001S1
• SKYLORD EXP LED Bar 30" – 902002S1
• SKYLORD EXP LED Bar 40" – 902003S1
• SKYLORD EXP QB Work Light 31W – 906011S1
• SKYLORD EXP Warning Light Beacon – 905021S1 / 905022S1
• SKYLORD EXP Duo Warning / Work Light – 906012S1

Instalace a zapojení

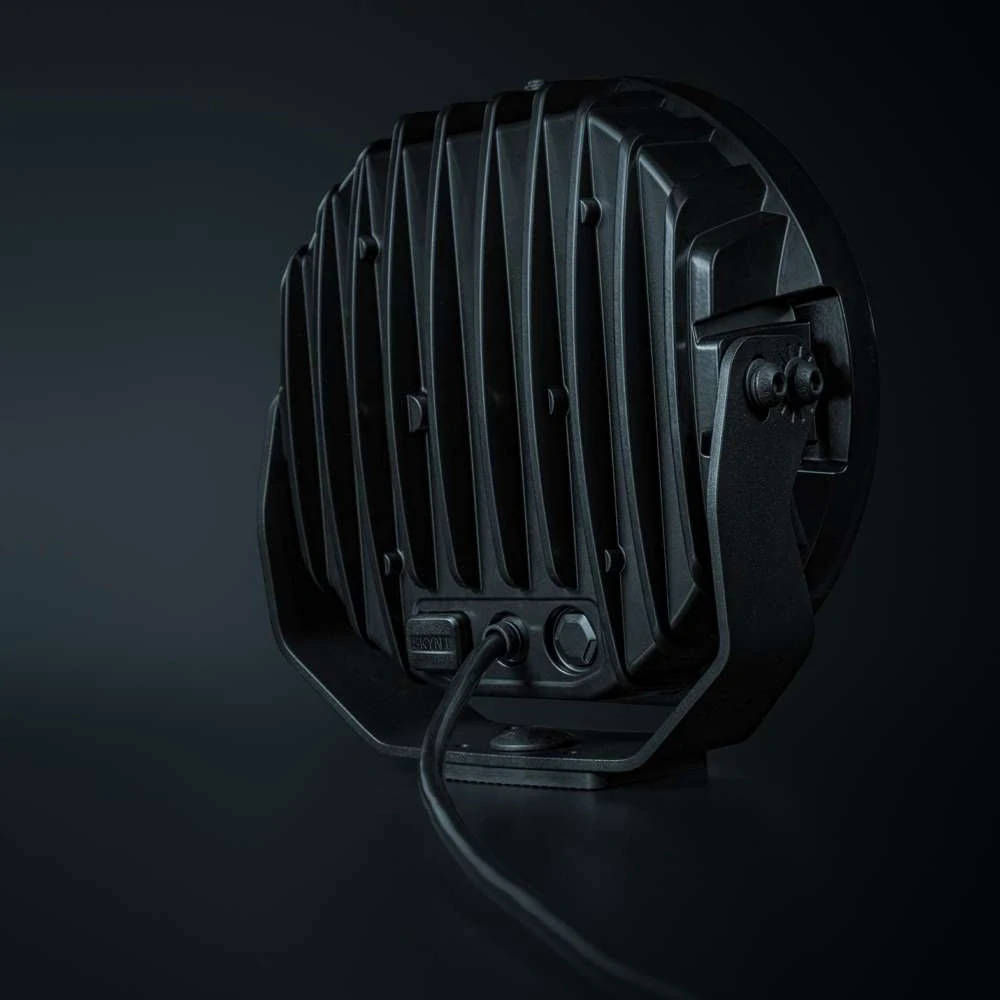

Světlo používá 2metrový kabel s volnými vodiči. Červený vodič je kladný pól, černý záporný pól a šedý vodič slouží jako signální vstup pro dálková světla.

Signální vodič není nutné připojovat, pokud chcete světlo ovládat pouze prostřednictvím SKYN1 EXP Wireless Controlleru. Při připojení k dálkovému světlu nebo CAN řešení je nutné dodržet správné zapojení.

Před definitivním upevněním je nutné světlo připojit, spárovat s ovladačem a kompletně otestovat. Výrobce zároveň uvádí, že původní kabel nemá být zkrácen pod 50 cm, jinak může dojít ke ztrátě záruky.

Obsah balení

• 1× SKYLORD EXP Driving Light 9" – 270948S1
• montážní držák
• 1× M12 × 35 šroub
• 1× M12 matice
• 1× M12 podložka
• 1× M12 pružná podložka
• 4× M8 × 20 šroub pro upevnění držáku k tělu světla
• 4× M8 podložka
• 4× M8 pružná podložka

Napájecí kabel o délce 2000 mm je součástí světla. Pojistka není součástí kabeláže.

Často kladené otázky

Jaký má světlo skutečný výkon?
SKYLORD EXP 9" poskytuje skutečný světelný výkon 13 300 lm.

Jaký má dosvit?
Dosvit při intenzitě 1 lux je 785 metrů.

Je světlo homologované?
Ano. Je označeno jako E-approved a splňuje ECE R10.06, R148 a R149.

Potřebuji ke světlu bezdrátový ovladač?
Ano. Pro běžné ovládání a aktivaci všech funkcí je nutný SKYN1 EXP Wireless Controller 907851S1.

Lze připojit světlo k dálkovým světlům?
Ano. Světlo má samostatný šedý signální vodič určený pro signál dálkových světel nebo CAN řešení.

Lze přepínat mezi Xperience a E-mode?
Ano. Přepínání se provádí dvojitým stisknutím tlačítka dálkového světla na SKYN1 EXP Wireless Controlleru.

Lze měnit bílé a oranžové poziční světlo?
Ano. Dvojitým stisknutím tlačítka pozičního světla lze přepínat mezi bílou a oranžovou barvou.

Je světlo vhodné pro 12V i 24V vozidla?
Ano. Napájecí rozsah je 10–40 V DC.

Jaké má světlo krytí?
Výrobce uvádí stupeň krytí IP68/69K.

Kolik světel lze připojit k jednomu systému SKYN1 EXP?
Systém umožňuje provoz až 32 světel rozdělených do dvou řad Row 1 a Row 2.

Lze světlo otestovat před montáží?
Ano. Výrobce požaduje, aby bylo světlo před finálním namontováním nejprve spárováno s ovladačem a otestováno.

Jaká je záruka?
Na SKYLORD EXP Driving Light poskytuje Strands 3letou záruku.
