Výkonné LED moduly pro přídavné poziční osvětlení kompatibilní s originální velkou figurkou Michelin (40 cm).

Dostupné ve více barvách, se stroboskopickým světlem i bez něj.
Jedná se pouze o LED moduly, figurka Michelin není součástí balení.

Výkonné LED moduly pro přídavné poziční světlo v originálním velkém Michelin Figurce na 40cm. Dostupné ve více barvách, se stroboskopem i bez.

Moduly jsou k dispozici ve více barvách, se stroboskopickým světlem i bez něj. Prodávají se jako 2 moduly bez ohledu na typ - 1 na každou stranu.

Jednobarevná, žlutá/bílá/teplá bílá

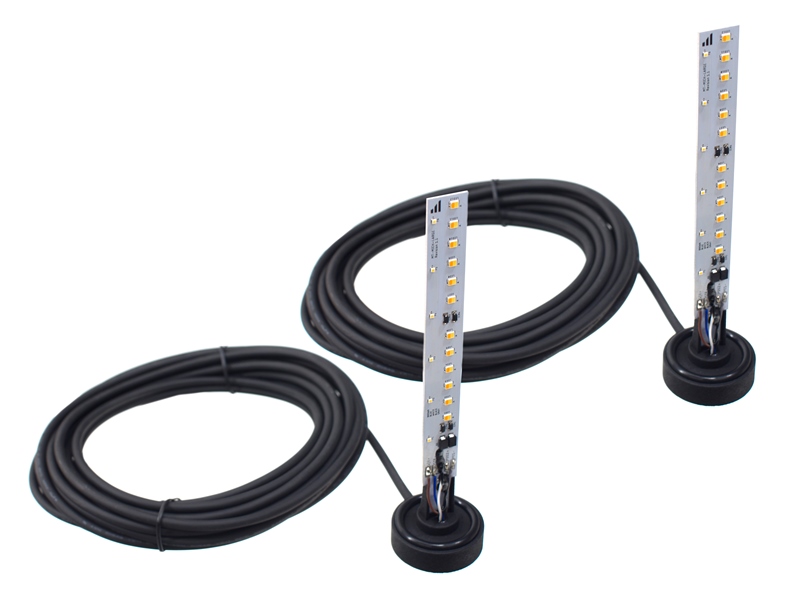

Na každém vysílači je 3 metrový vodič, který lze připojit k běžnému pozičnímu světlu. Existuje plus a mínus drát.

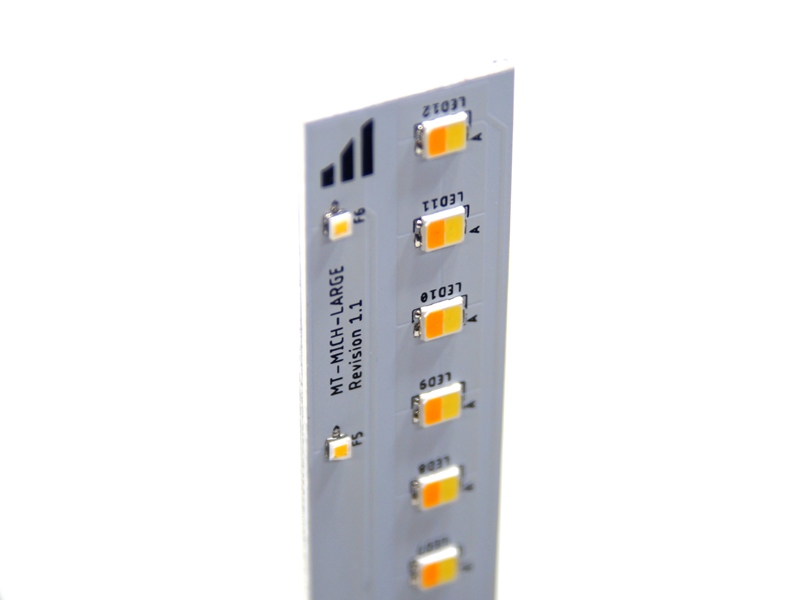

Dvojitá barva
Na každé desce je 3metrový kabel. Je tam jeden mínus a dva plus dráty. Nikdy byste neměli mít zapnuté obě barvy, takže pro přepínání mezi barvami musíte použít přepínač.

Duální barva + Strobo
Standardní barva stroboskopu je žlutá, ale lze ji upravit např. modrá nebo bílá pro vozidla zvláštního určení.

Na vysílači je 6metrový kabel s konektory M8, který lze připojit k přiloženému ovladači. Ovladač spravuje dvě barvy a automaticky je vypne, když aktivujete stroboskop. Samotný ovladač má 3 metrový kabel. Kabel má 4 vodiče:

• Mínus - Zelený kabel
• Plus pro bílé poziční světlo - Bílý kabel
• Plus pro žluté poziční světlo - Žlutý kabel
• Plus pro stroboskopické světlo - Hnědý kabel

Montáž

• Demontujte držák na spodní straně muže
• Vyvrtejte 20 mm otvor uprostřed 3 šroubů. Viz nákres pod obrázky.

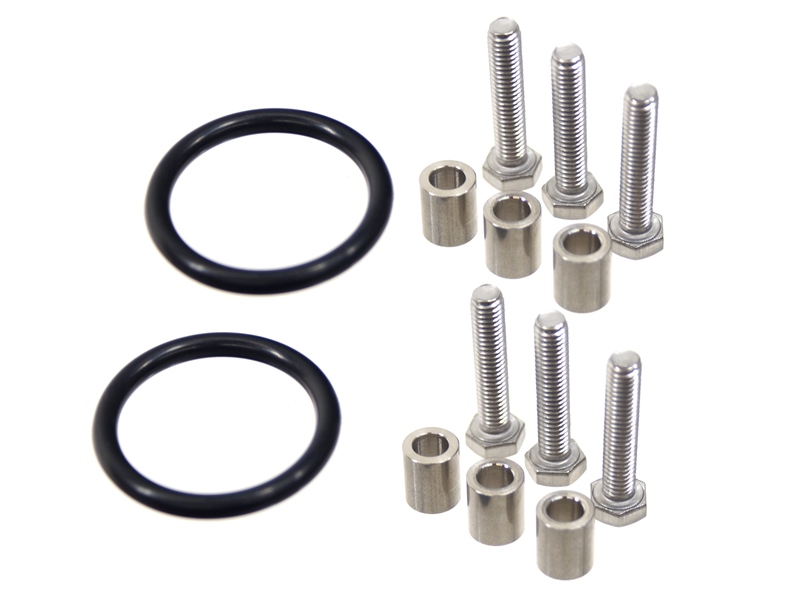

• Namontujte velké černé těsnění přes emitor
• Umístěte emitor do otvoru, který jste právě vyvrtali.
• Držák se pak umístí přes konec emitoru.
• K upevnění držáku použijte dodané rozpěrky a šrouby.
