LED moduly denního svícení dvojí barva a strobo pro Scania R/S 2016-

Kompletní přestavbová sada pro Scania řady S a R s LED světlomety od roku 2016, pro výměnu studené bílé LED DRL za žluté/oranžové světlo. Jasné vysoce výkonné LED diody CREE vám poskytují dostatek světla se správnou jantarovou / oranžovou barvou indikátoru. Jsou namontovány na hliníkové desce jako originál, což zajišťuje optimální chlazení a prodlouženou životnost LED diod.
Jsou tam originální konektory, takže připojení je čistě plug&play.
Každá sada obsahuje dvě desky, jednu pro pravou a jednu pro levou, a také tepelně vodivou pastu pro zvýšený přenos tepla. Originál se nemontuje pomocí pasty, ale i tak to doporučujeme udělat.
Všimněte si, že zářiče nejsou schváleny ECE.

Montáž
Je poměrně jednoduché namontovat jednobarevné zářiče, např. žlutá, kde to poprvé trvá asi ½ hodiny na lampu. Dual Color se stroboskopem vyžaduje hlubší znalosti o tom, jak připojit k nákladním vozům stávající světelné signály, a překódování DRL na nízký jas:
SPD3: Nastavení světel pro denní svícení: Žádná světla pro denní svícení / Bez.
Pouze pro nové S a R, které mají namontované LED světlomety, nikoli halogenové.
Je důležité, aby DRL kamionu bylo kódováno na nízký jas. To se obvykle provádí ve společnosti Scania.

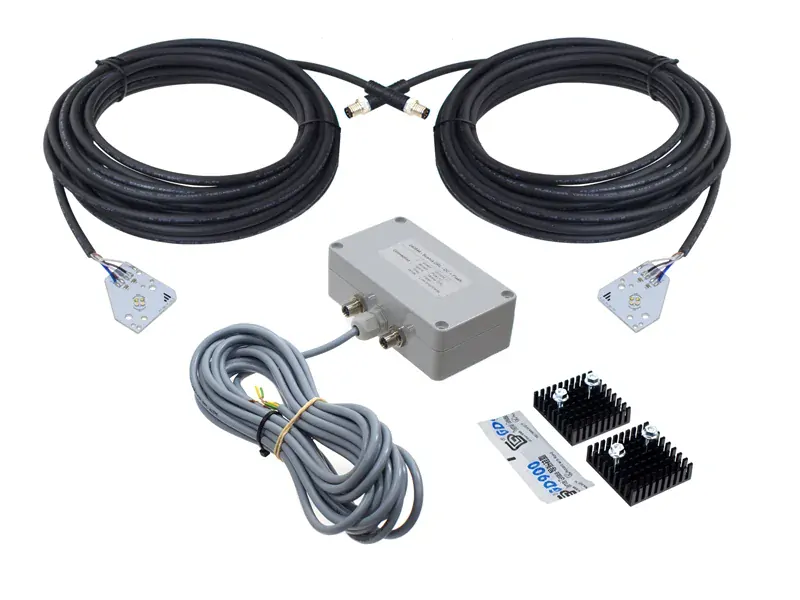

Díly v balení

• Dvoubarevný ovladač DRL + Flash

• 2 zářiče, levý / pravý

• 2 x chladiče pro originální zářiče

• Šrouby, matice a podložky pro montáž

• Termální pasta

Přesuňte původní emitory
V první řadě musí být vůz nakódován společností Scania, aby DRL neustále svítila na nízkou úroveň. Pokud tak neučiníte, riskujete spálení původních LED desek v průběhu času.
Budete se muset podívat do části „Nastavení denního svícení“ v SPD3, kde budete muset vybrat „Bez: Bez denních světel“. Alternativou k tomu je použití falešného emitoru, ale to je stále ve vývoji.

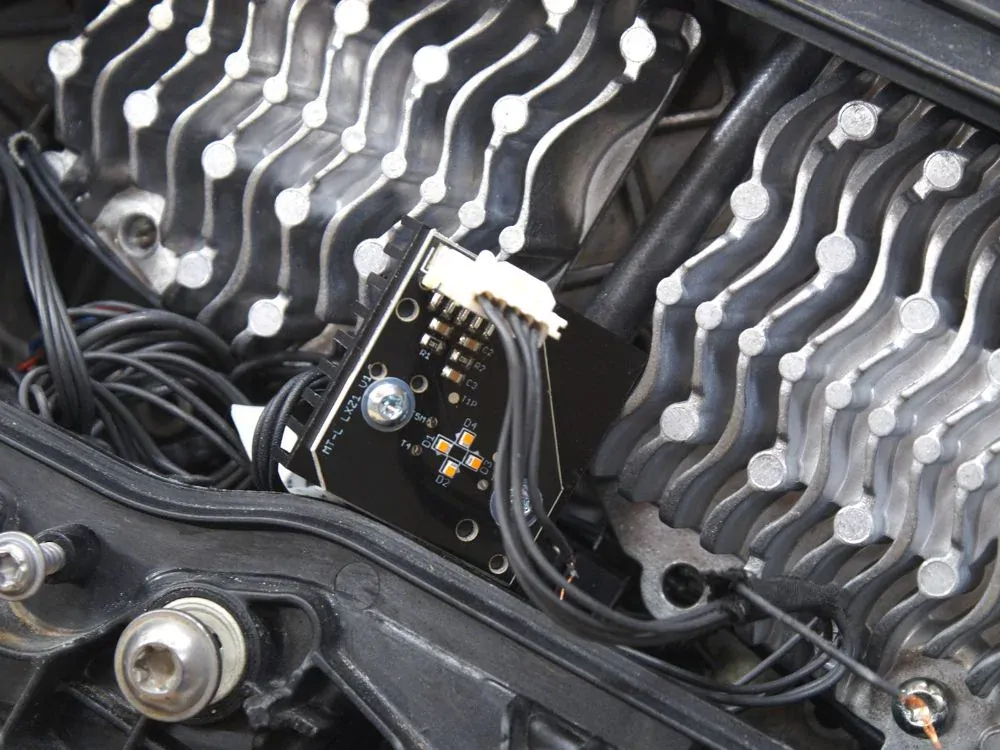

Demontujte originální zářiče DRL z chladiče ve světlometech. Umístěte originální emitory na přiložené chladiče pomocí přiložených šroubů a matic. Pamatujte na tepelnou pastu mezi zářičem a chladičem!
Přesuňte konektor a kabel doprostřed světlometu (za velký plastový kryt). Znovu připojte původní vysílač. Zářič umístěte tak, aby ve světlometu příliš nesvítil a aby se LEDky ničeho nedotýkaly. Upevněte vysílač pomocí zipů.
Namontujte dvoubarevné zářiče na původní chladič. Pamatujte na teplovodivou pastu. Odřízněte kabel ve vhodné poloze a protáhněte jej kabelovou průchodkou nebo podobným způsobem na vnější straně lampy. To lze provést pomocí velkého plastového krytu, např. Zapojte správné vodiče zpět dovnitř lampy.

Zapojení

• Připojte konektor M8 k ovladači.

• Podle potřeby přiveďte napájení a signály do ovladače:

• Šedá: zem (-)

• Bílá: plus (+)

• Černá: Žlutá DRL

• Hnědá: Strobo

• Modrá: Nízký jas
